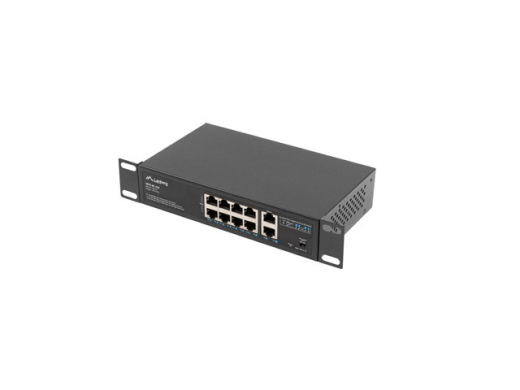

Der PoE+ Switch ist ein unverzichtbares aktives Gerät in jeder Netzwerkstruktur, das die Stromübertragung über eine strukturierte Verkabelung nutzt. Der RSFE-8P-2GE-120 ist für alle Installationen geeignet: Heim-, Geschäfts-, Schwachstrom-, Überwachungs-, IP-, VoIP- und Kabelfernsehnetzwerke und wird insbesondere in Alarm-, Brand- und Zugangskontrollinfrastrukturen eingesetzt.
Neben der Hauptfunktion des Switches, d. h. der Abwicklung des Ethernet-Datenverkehrs zwischen den Ports, versorgt er jedes Gerät zusätzlich mit Strom nach PoE/PoE+ - 802.3af und anderen Standards. Dadurch können die Geräte mit einer Gesamtleistung von bis zu 120 Watt versorgt werden. Und das alles bei gleichzeitiger Datenübertragung an die Geräte.
Das spart Ressourcen, Platz und Zeit, die für die Installation einer separaten Elektro- und Netzwerkinstallation nötig wäre. Das ist besonders wichtig, wenn das Netzwerk verstreut ist und die Endgeräte keinen Zugang zu einer Stromquelle haben, erst recht, wenn sie im Freien montiert sind.
Der Switch ist mit insgesamt 10 Ports ausgestattet, darunter 8 PoE+ (Fast Ethernet) und 2 Uplink (Gigabit Ethernet) Ports. Das durchdachte Design und die hohe Qualität der Komponenten bieten dem Nutzer eine Gesamtleistung von bis zu 120 W für die Endgeräte, was bedeutet, dass er gleichzeitig
Die verbleibenden 2 Ports (Uplink) sind für den Datenaustausch zwischen den 8 PoE+ Ports und externen Geräten vorgesehen. Bei Überwachungs-/Steuerungssystemen ist dies besonders nützlich, da es dem Nutzer ermöglicht, die Aufzeichnung von den Kameras auf den DVR zu rippen und den Stream weiterzugeben (auf dem zweiten Port), z. B. im lokalen Netzwerk oder im Internet. Das Spannungsschema an den Pins für die PoE+ Ports ist wie folgt: V+ (1, 2), V- (3, 6).
Bei den meisten handelsüblichen Switches mit einer geringen Anzahl von Anschlüssen ist nicht ganz klar, wie sie sich verhalten, wenn das verfügbare PoE-Budget überschritten wird. Es gibt mehrere Möglichkeiten: Der Port, der das Budget überschreitet, wird abgeschaltet, oder der zufällig oder zuletzt angeschlossene Port wird abgeschaltet. In letzterem Fall stellt sich die Frage, wie sie sich nach einem Stromausfall und dessen Wiederherstellung verhalten, wenn sie alle gleichzeitig an den Switch angeschlossen sind.
Lanberg hat mit den Switches der RS-Serie eine innovative Lösung eingeführt, die durch die Einfachheit des Funktionsprinzips jeden Zweifel an der Funktionsweise der Ports ausräumt.
In dem Moment, in dem das PoE-Budget überschritten wird (z. B. durch ein an Port 1 angeschlossenes Gerät), beginnt der Switch mit der Abschaltung der PoE-Ports, beginnend mit der höchsten Nummerierung, bis die Summe der Lasten das verfügbare Budget nicht mehr überschreitet. Die Ports, die abgeschaltet werden, werden abwechselnd ein- und ausgeschaltet.
Diese Funktion ist in erster Linie für anspruchsvolle Anwendungen gedacht, bei denen es auf Sicherheit und Kontinuität des Betriebs ankommt und bei denen einige Geräte unabhängig von der Situation kontinuierlich arbeiten müssen. In solchen Fällen ermöglichen Lanberg-Switches den Schutz sensibler Geräte, indem sie an die Anschlüsse mit der niedrigsten Nummer angeschlossen werden.
Standard-Switches bieten laut Norm die Möglichkeit, dass Geräte bis zu 100 Meter auf einer einzigen Kabelstrecke arbeiten können. Manchmal stellt sich jedoch heraus, dass aufgrund des ausgedehnten Backbone-Netzwerks und der komplexen Umgebung bei der Entwicklung der Verkabelung und Vernetzung eine maßgeschneiderte Lösung erforderlich ist, die über den Standard hinausgeht. Bei Überwachungslösungen ist dies ein recht häufiges Problem, das meist auf die zu große Entfernung zwischen dem Verteilergerät und dem Endgerät zurückzuführen ist.
Lanberg-Switches verfügen über eine Funktion, die die Übertragung von Daten (max. 10 Mbit/s) und PoE+-Strom bis zu 250 m auf einer einzigen Kabelstrecke ermöglicht. Schalte einfach den Schalter am Gehäuse auf die Position"PoE+ Extend 250 m", um den Betrieb über eine längere Distanz für die Ports 1 ~ 8 zu gewährleisten.
Die Lösung wurde für Überwachungs- und IP- sowie Zugangskontrollsysteme eingeführt, insbesondere wenn sich die Endgeräte im Freien befinden, ohne dass die Möglichkeit besteht, zusätzliche Netzwerkverteiler zu installieren.
Sowohl der Switch selbst als auch die daran angeschlossenen Geräte sind immer wieder verschiedenen Gefahren ausgesetzt, darunter Entladungen, die sowohl durch Strom- als auch durch Netzwerkkabel fließen können.
Um die Sicherheit der Geräte und ihrer Nutzer/innen zu gewährleisten, hat Lanberg den Switch mit einer integrierten Entladungsschutzschaltung ausgestattet, die einen 4 kV-Schutz für alle Ports garantiert und so Schäden durch Überspannungen effektiv reduziert.
Unter normalen Bedingungen wird der Netzwerkbetrieb ununterbrochen fortgesetzt, der Switch arbeitet ohne Unterbrechungen weiter und der Nutzer gewinnt an Sicherheit für den Betrieb des Geräts und der Infrastruktur.
Die RS-Switch-Serie zeichnet sich nicht nur durch die Qualität der Verarbeitung, die Einfachheit der Bedienung und die Funktionalität des Geräts aus, sondern auch durch die Komplementarität in Bezug auf die Montage und das mitgelieferte Zubehör, sofern möglich.
Die meisten der auf dem Markt erhältlichen kleinen Switches werden für die freistehende oder 19"-Standardmontage geliefert. Einige Hersteller vergessen dabei die Nutzer, die ihre Produkte in kleineren Heim- oder SOHO-Installationen einsetzen wollen. Und zwar vor allem dann, wenn die Switches eine geringe Anzahl von Anschlüssen und damit einen kleinen Formfaktor haben. Daher können sie nicht nur in Schränke mit der erwähnten 19"-Größe eingebaut werden, sondern auch in solche, die kleiner sind, wie zum Beispiel 10".
Lanberg hat eine Reihe von Zubehörteilen für die vielseitige Montage seiner Switches eingeführt. Der RSFE-8P-2GE-120 wird mit separaten Montageösen für 10"- und 19"-Schränke sowie einem Satz Befestigungsschrauben (außer M6) geliefert. Dies ermöglicht eine breitere Anwendung und eine größere Freiheit bei der Installation von Switches der RS-Serie.
